![](https://www.goodman-inc.co.jp/wp-content/uploads/Super-Sonde480x320px.jpg)
探索用ゾンデ
管内に挿入する発信機です。ゾンデ(発信機)からの信号を地上の受信機で受信して
埋設物の位置を検出します。最大15mまでの深度まで測定が可能です。
ゾンデにはサイズや周波数によって様々なバリエーションがございます。
極細ゾンデ 512Hz
![](https://www.goodman-inc.co.jp/wp-content/uploads/sonde-bendi-512.jpg)
3 セクションのゾンデ。19 フィート (6 メートル) まで設置可能で、サイズは 0.9 x 18.8 インチ (23 x 478 mm) で、パイプやダクトのコーナー周辺での柔軟性が向上します。M10 オス エンド キャップが付属しています。
型番:10/SONDE-BENDI-512
スタンダードゾンデ 512Hz/8khz/33khz
![](https://www.goodman-inc.co.jp/wp-content/uploads/StandardSonde-480x320px_0.jpg)
これは、Φ39 mm x 105 mmの、バッテリー駆動のゾンデです。配管やダクトなどの位置を特定するために、フレックスロッドに接続できます。位置特定深度 5 mの 3 つの周波数で利用できます。
それぞれ512 Hz、8 kHz、33 kHzのモデルがあります。
寸法:Φ39 mm x 105 mm
型番:10/SONDE-STD-XX (XX= 512, 8, 33)
S6 マイクロゾンデキット 33Khz
![](https://www.goodman-inc.co.jp/wp-content/uploads/S6-Sonde-480x320px.jpg)
S6 MicroSonde は、オペレーターが非常に小さな埋設パイプやダクト内の詰まりを追跡して検出できるように設計された非常に小型のトランスミッターです。
直径はわずか 6.4 mm / ¼ インチで、光ファイバー マイクロダクト内の詰まりの追跡や、その他の小さな非導電性パイプの追跡に特に適しています。
6.5 フィート (2 m) まで配置可能で、サイズは 0.25 x 3.5 インチ (6.4 x 88 mm) です。キットとして提供され、ゾンデ、フレキシブル アダプター、バッテリー 2 個、ケースが含まれています。
型番:10/SONDE-MICRO-33
S6 MicroSonde 用のバッテリー 10 個パック。
型番:10/SONDE-MICRO-BATPACK
S9 ミニゾンデ 33Khz
![](https://www.goodman-inc.co.jp/wp-content/uploads/S9-480x320px.jpg)
S9 MiniSonde は、非金属パイプやダクトに挿入するように設計された直径 9mm (0.35 インチ) の小型トランスミッターで、オペレーターが小径パイプやダクトの経路をトレースし、詰まりを正確に特定できるようにします。
S9 MiniSonde は柔軟性が高いため、曲がり角を回避したり、既存のケーブルを通過したりできます。また、耐久性のある設計と構造により、曲がり角を回避したり、ダクト内で障害物に遭遇したりしても、S9 MiniSonde が損傷するのを防ぎます。S9 MiniSonde は、柔軟性と強度が求められる小径ダクトに最適なアクセサリです。
13 フィート (4 メートル) まで設置可能で、サイズは 0.35 x 5.4 インチ (9 x 138 ミリメートル) です。キットとして提供され、ゾンデ、バッテリー 2 個、ケースが含まれます。
型番:10/SONDE-MINI-33
S9 MiniSonde 用バッテリー 10 個パック。
型番:10/SONDE-MINI-BATPACK
S13 ゾンデキット 33khz
![](https://www.goodman-inc.co.jp/wp-content/uploads/S13-480x320px.jpg)
S13: 狭いダクトや導管用の 1/2 インチ (13 mm) 直径のゾンデ。
S13 超小型ゾンデは、非金属パイプ、ダクト、下水道、排水管の経路をトレースし、詰まりや崩壊の正確な位置を特定するのに使用するように設計されています。
S13 ゾンデは 33 kHz で位置特定周波数を送信するため、RD8100 精密ロケータ シリーズや C.A.T4 ケーブル回避ツール シリーズなど、ほとんどの Radiodetection ケーブルおよびパイプ ロケータと互換性があります。
S13 ゾンデは、S13 ゾンデ本体、M10 ネジ付きオス エンド キャップ、アイレット付きプレーン エンド キャップ、電池 2 個、ケースが含まれたキットとして提供されます。オプションで電池 10 個パックもご用意しています。
型番:10/SONDE-S13-33
S13 ゾンデ用予備電池 10 個パック。
型番:10/SONDE-S13-BATPACK
S18 ゾンデ 33khz
![](https://www.goodman-inc.co.jp/wp-content/uploads/sonde-s18a-33.jpg)
これは、0.70" x 3.22" (18mm x 82mm) の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33kHz で送信し、通常は最大 14.5 フィート (4.5m) の深さまで位置を特定できます。
型番:10/SONDE-S18A-33
下水管ゾンデ 33khz
![](https://www.goodman-inc.co.jp/wp-content/uploads/Sewer-Sonde-480x320px.jpg)
これは、2.51 インチ x 6.61 インチ (64 mm x 168 mm) の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33 kHz で送信し、通常は最大 26 フィート (8 m) の深さまで位置を特定できます。
型番:10/SONDE-SEWER-33
スーパーゾンデ 33khz
![](https://www.goodman-inc.co.jp/wp-content/uploads/Super-Sonde480x320px.jpg)
これは、2.51 インチ (64 mm) x 12.51 インチ (318 mm) の、バッテリー駆動の自己完結型ゾンデです。パイプやダクトなどの位置を特定するために、フレックスロッドに接続できます。33 kHz で送信し、通常は最大 49 フィート (15 m) の深さまで位置を特定できます。
型番:10/SONDE-SUPER-33
![](https://www.goodman-inc.co.jp/wp-content/uploads/Flexitrace-480x320px.jpg)
配管探索用ロッド
探索用の信号を送信できるロッドです。電線管・樹脂管・下水管の探索が行えます。
ロッドの先端に探索用ゾンデを接続し深い部分の配管位置も探索できます。事故点の探索も可能。
ロッドの長さ:50mおよび80mモデル
型番:10/TRACE50-XX および 10/TRACE80-XX
![](https://www.goodman-inc.co.jp/wp-content/uploads/5679806d0ad4908d84b4cf14ddb99c10.png)
![](https://www.goodman-inc.co.jp/wp-content/uploads/38c947fbd5802a2c64b73a8e00f50608.png)

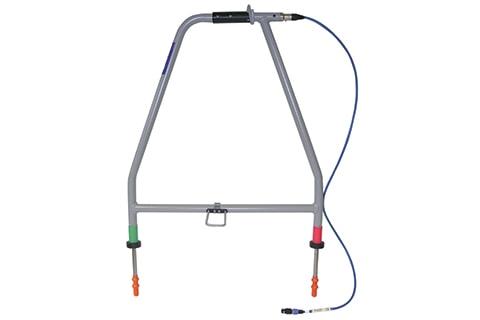

Aフレームは、受信機本体を横付けにして取り付け、
左図のように持って使用します。
![](https://www.goodman-inc.co.jp/wp-content/uploads/d6217f20f8b318009a391634c49b8bd5.png)
![](https://www.goodman-inc.co.jp/wp-content/uploads/d386107842407e99f8ec0921731fb625.png)
![](https://www.goodman-inc.co.jp/wp-content/uploads/19ac1e7146a6545d1ae78939cb270ec9.png)
画面上には、DBと上矢印と下矢印が表示されます。
DBの値が大きくなればなるほど、障害点に近づいていることを表します。
ケーブルに対して平行に持ち、矢印が上方向を示した際は、前に障害点があり、下方向を示した際には、後ろに障害点があります。
上矢印と下矢印が同時に表示された場合、そこが障害点箇所となります。
![](https://www.goodman-inc.co.jp/wp-content/uploads/submersible_480x320px.jpg)
水中アンテナ
水中のケーブルやパイプの位置を特定するために使用されます。10メートルまたは 50 メートル のケーブル付属(ご要望に応じて最大 100 メートル の長さで注文することもできます)
型番:10/RX-SUBANTENNA-640 または 10/RX-SUBANTENNA-8K
水深100mまで対応する、防水アンテナとなります。アンテナには電池不要。
![](https://www.goodman-inc.co.jp/wp-content/uploads/High-Gain-Stethoscope480x320px.jpg)
ステットスコープ(ケーブル識別プロープ)
ケーブル本体に接触して、目的線をを確認するアクセサリー。ケーブルが混雑している場所や、受信機本体が持ち込めない狭い場所で有効。
サイズが異なるバリエーションがございます。
ステットスコープ(小)
![](https://www.goodman-inc.co.jp/wp-content/uploads/Small-Gain-Stethoscope480x320px.jpg)
これは、束ねられた個々のユーティリティを見つけるのに役立ちます。アクセスできない小さなケーブルやその他のユーティリティを識別するために使用できます。
型番:10/RX-STETHOSCOPE-S
ステットスコープ(大)
![](https://www.goodman-inc.co.jp/wp-content/uploads/Large-Stethoscope-480x320px.jpg)
この柔軟性のある 20 インチ (50 cm) の長さのアクセサリは、トレイ内やクランプを使用できない場所で束ねられた個々のケーブルの位置を特定して識別するのに役立ちます。
型番:10/RX-STETHOSCOPE-L
高利得ステットスコープ
![](https://www.goodman-inc.co.jp/wp-content/uploads/High-Gain-Stethoscope480x320px.jpg)
これは、ユーティリティが束ねられているか、近接していてロケーターを使用できない場合に、個々のユーティリティの位置を特定するために使用されます。サイズが小さく、表面が平らなので、壁内のユーティリティの位置を特定するのに最適です。
型番:10/RX-STETHOSCOPE-HG
ステットスコープ(大)を使用した際の受信機反応
ステットスコープ(小)を使用した際の受信機反応
