![光ファイバー測長機 OFL100 OTDR by 株式会社グッドマン](https://www.goodman-inc.co.jp/wp-content/uploads/2022_OFL_Final_5.jpg)
光ファイバーケーブルのTDR方式測長機
商品の特長
- 光ファイバーリンクのテストとトラブルシューティング
- 設置された光ファイバーリンクが設計に準拠しているかどうかを検証する
- 小型で堅牢なパッケージ
- 「自動テスト」モードを備えた使いやすい「シングルボタン」インターフェイス
- 光パワーメーター、安定化レーザー光源、視覚的障害探知機能が全モデルに標準装備
- 無料の Trace Viewer ドキュメント プログラム
- 線形合否分析を提供するリンク ビューア
- 8GBの内蔵ストレージ
製品ご購入はコチラから! 🛒ご購入ページへ
製品の仕様
- 波長
- 1310/1550nm
- ダイナミックレンジ
- 26/24dB
- イベントデッドゾーン
- 2.5m
- 減衰デッドゾーン
- 8m
- 測定範囲
- 500m、1km、2km、4km、8km、16km、32km、64km、100km
- パルス幅
- 3ns、5ns、10ns、20ns、30ns、50ns、80ns、160ns、320ns、500ns、800ns、1μs、2μs、3μs、5μs、8μs、10μs、20μs
- 測定精度
- ±1m + サンプル間隔 + 0.005% x 試験距離
- 直線性
- ≤0.05dB/dB
- 損失分解能
- 0.001dB
- 損失閾値
- 0.20dB
- 距離分解能
- 0.001m
- 屈折率
- 1.00000 ~ 2.00000
- 反射精度
- ±3dB

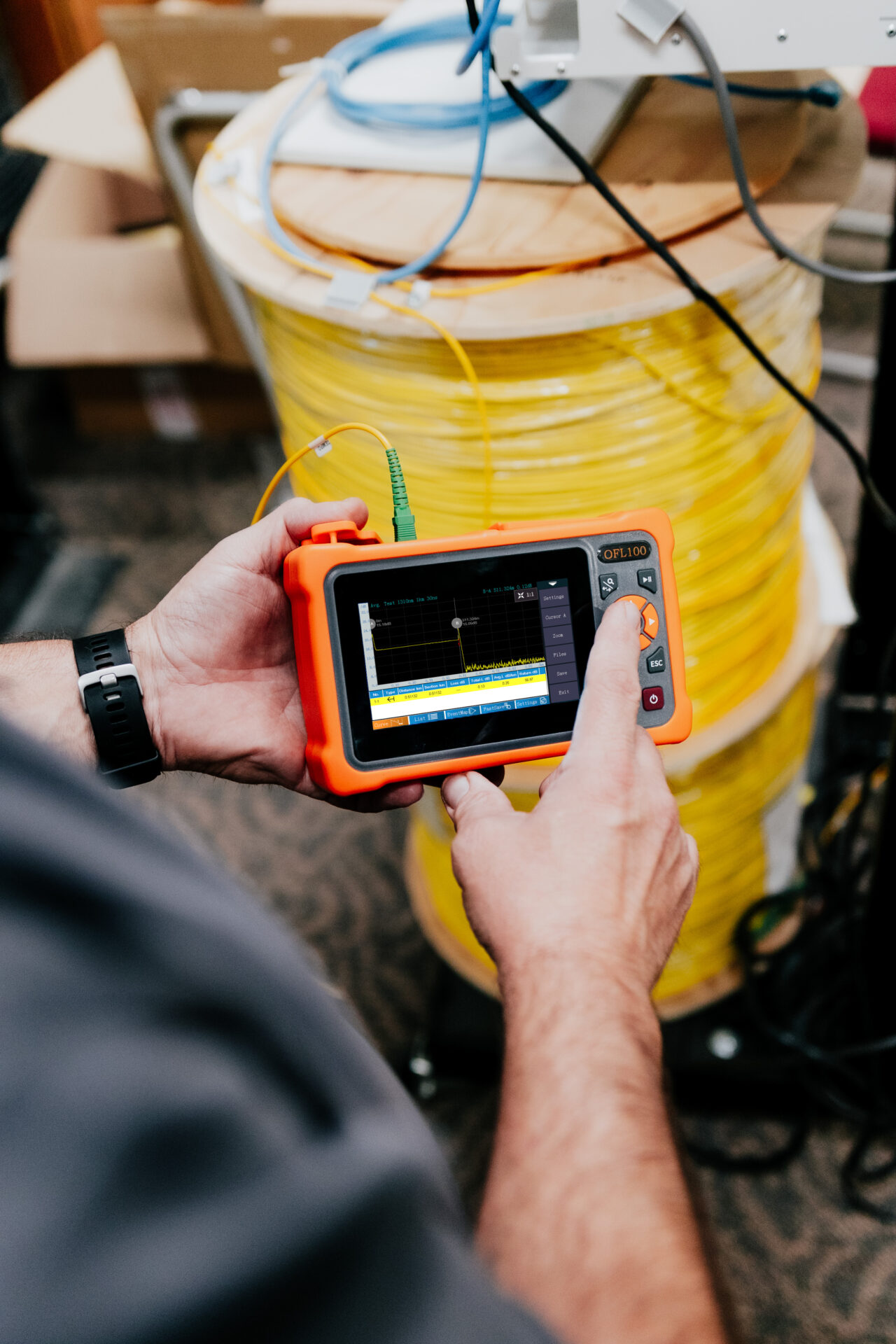

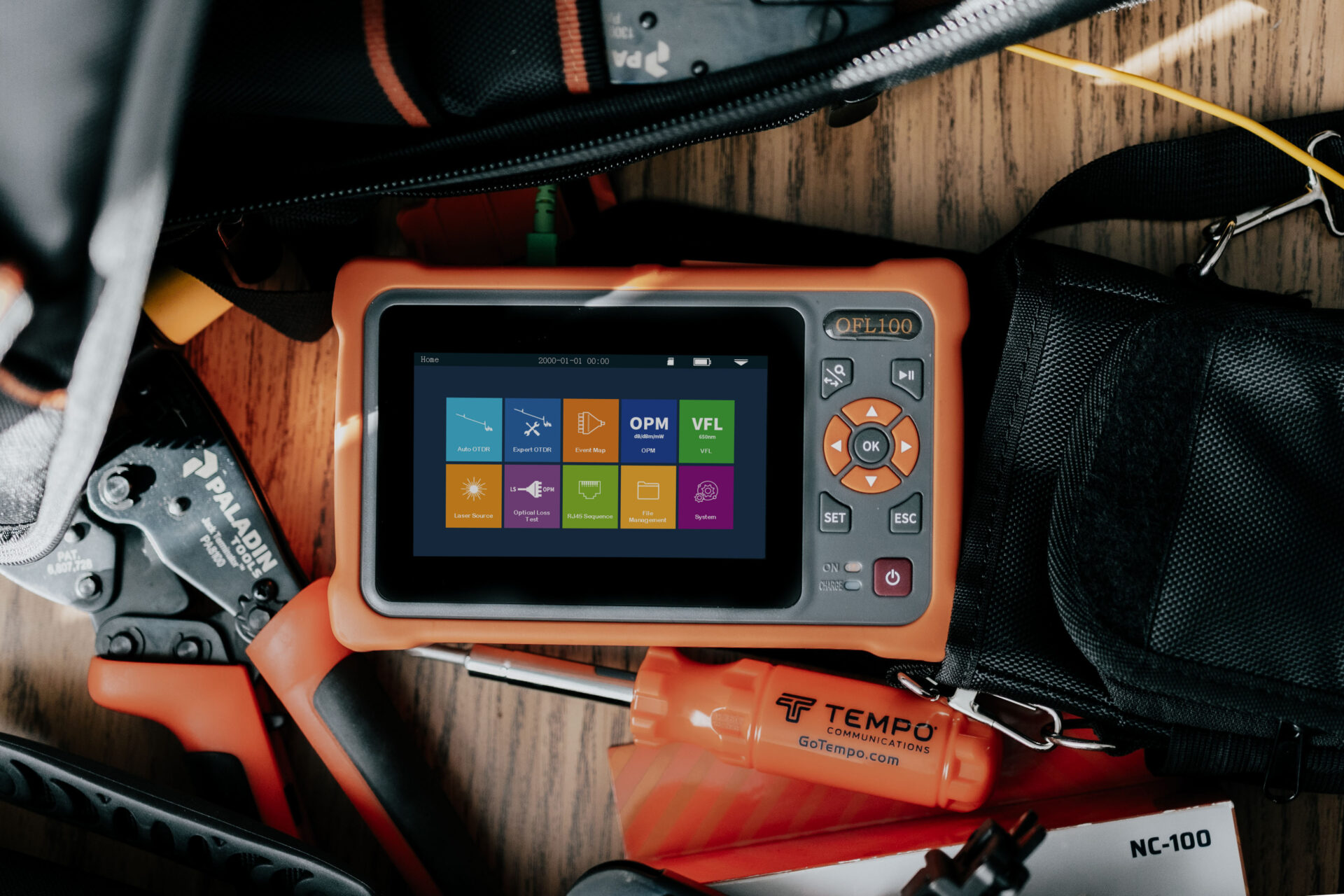

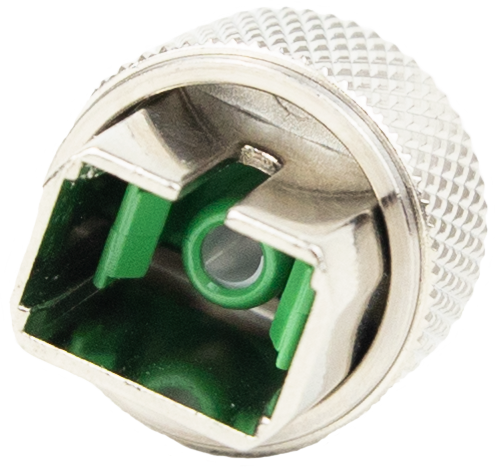

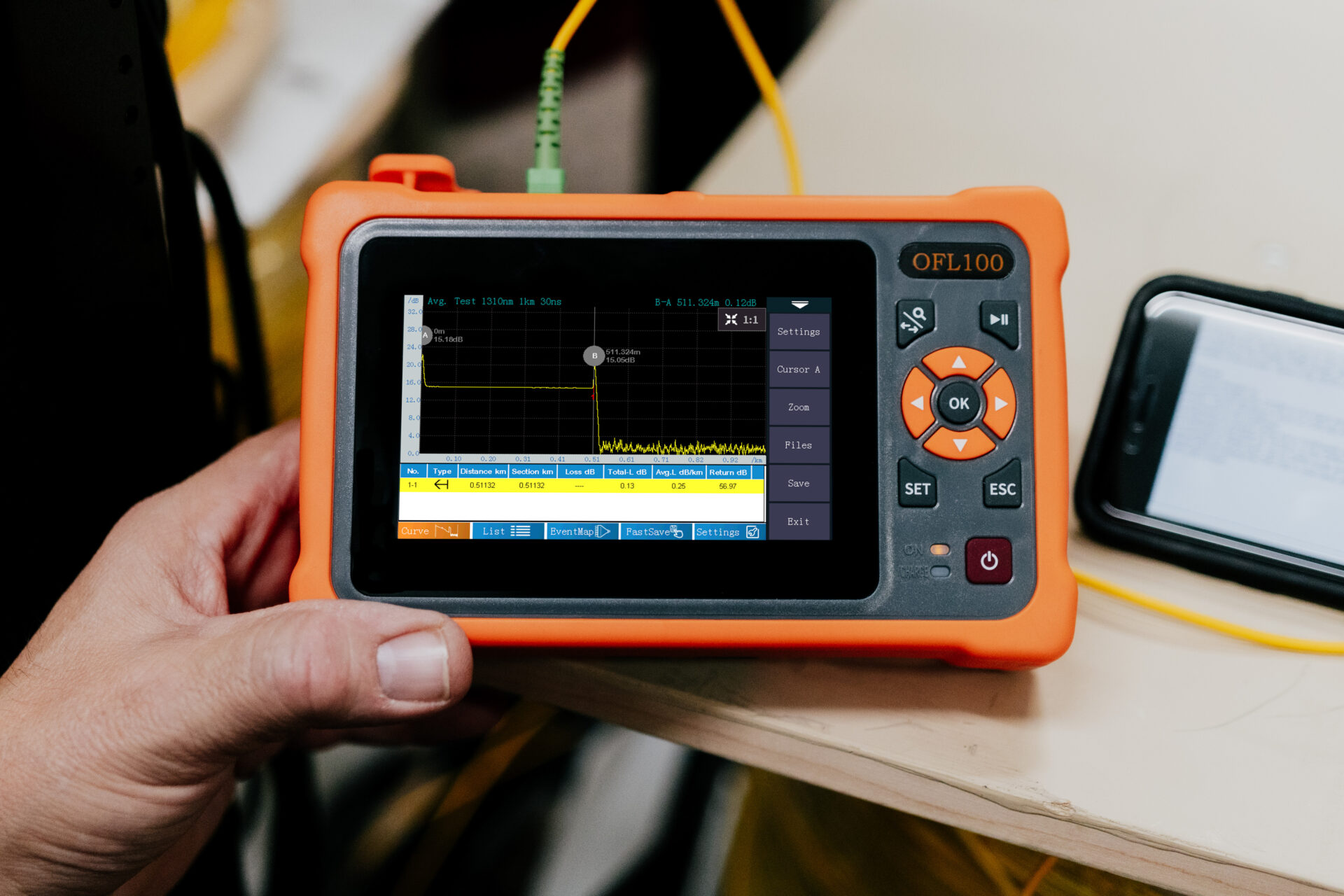

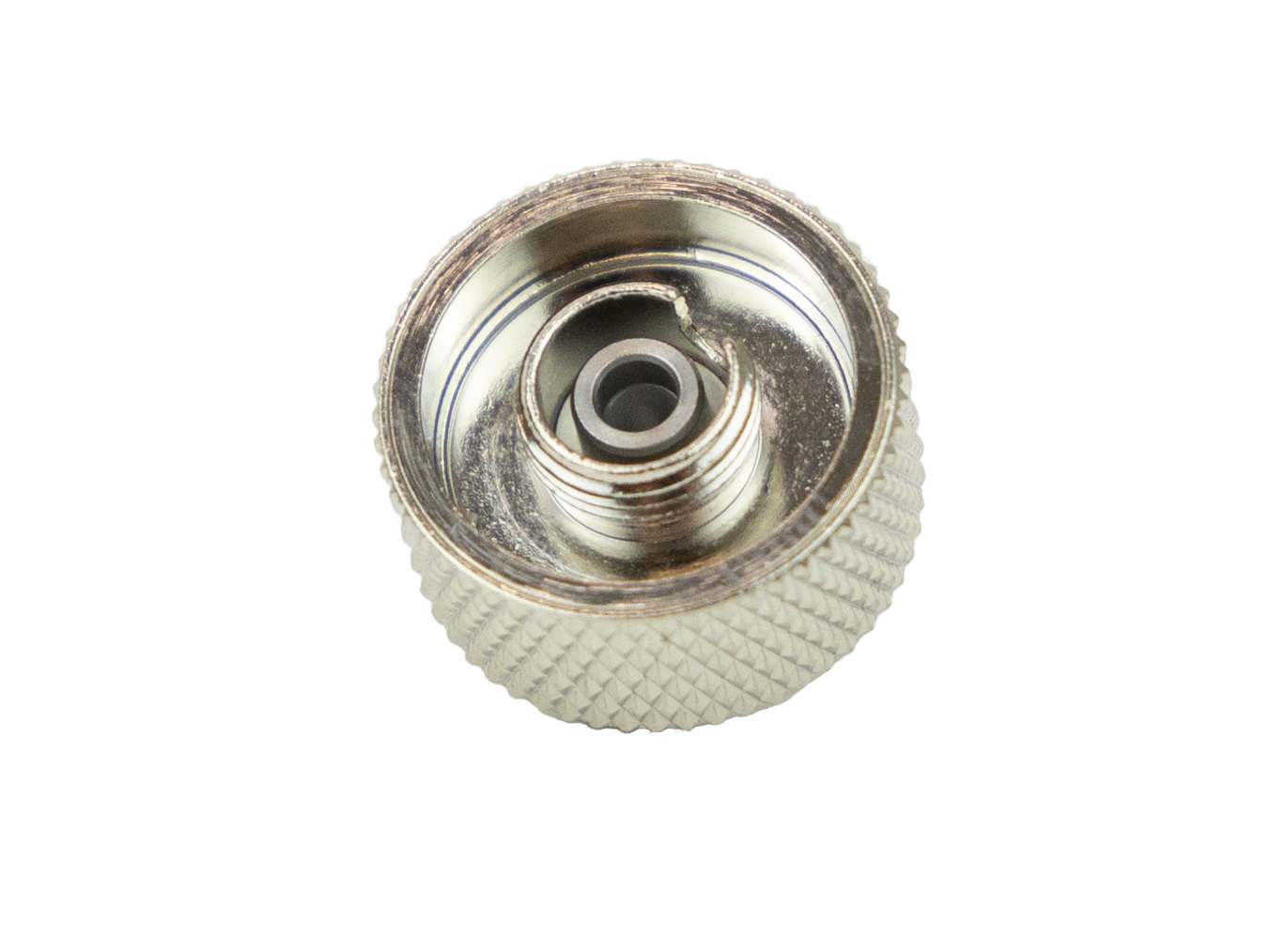

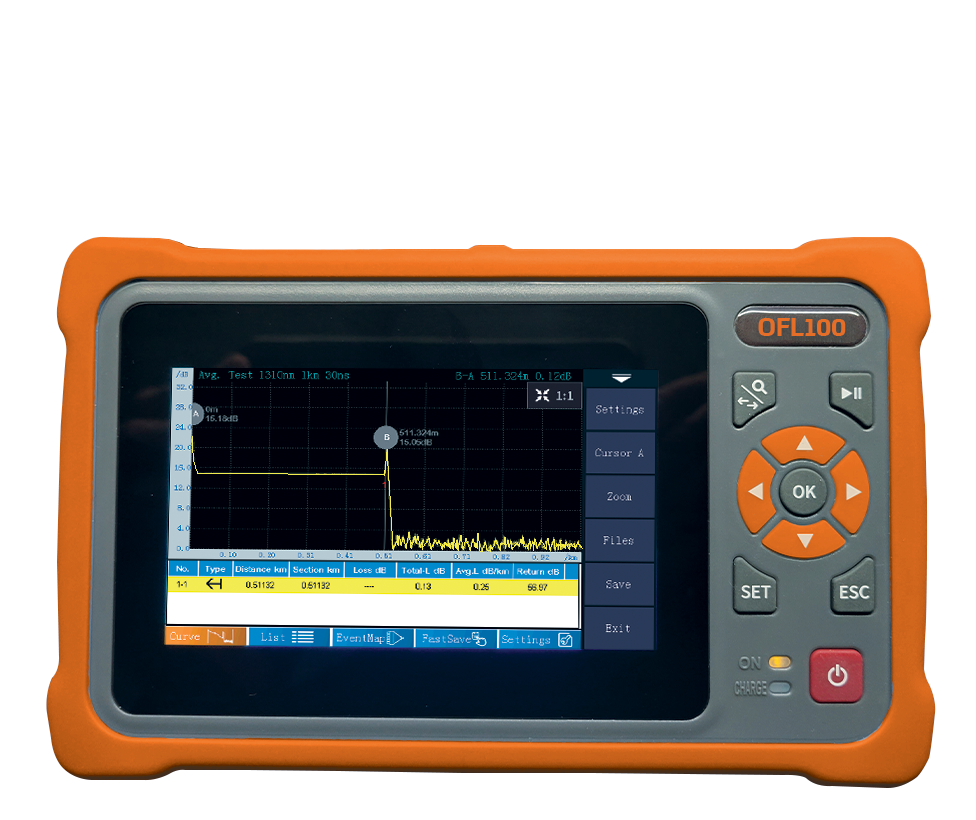

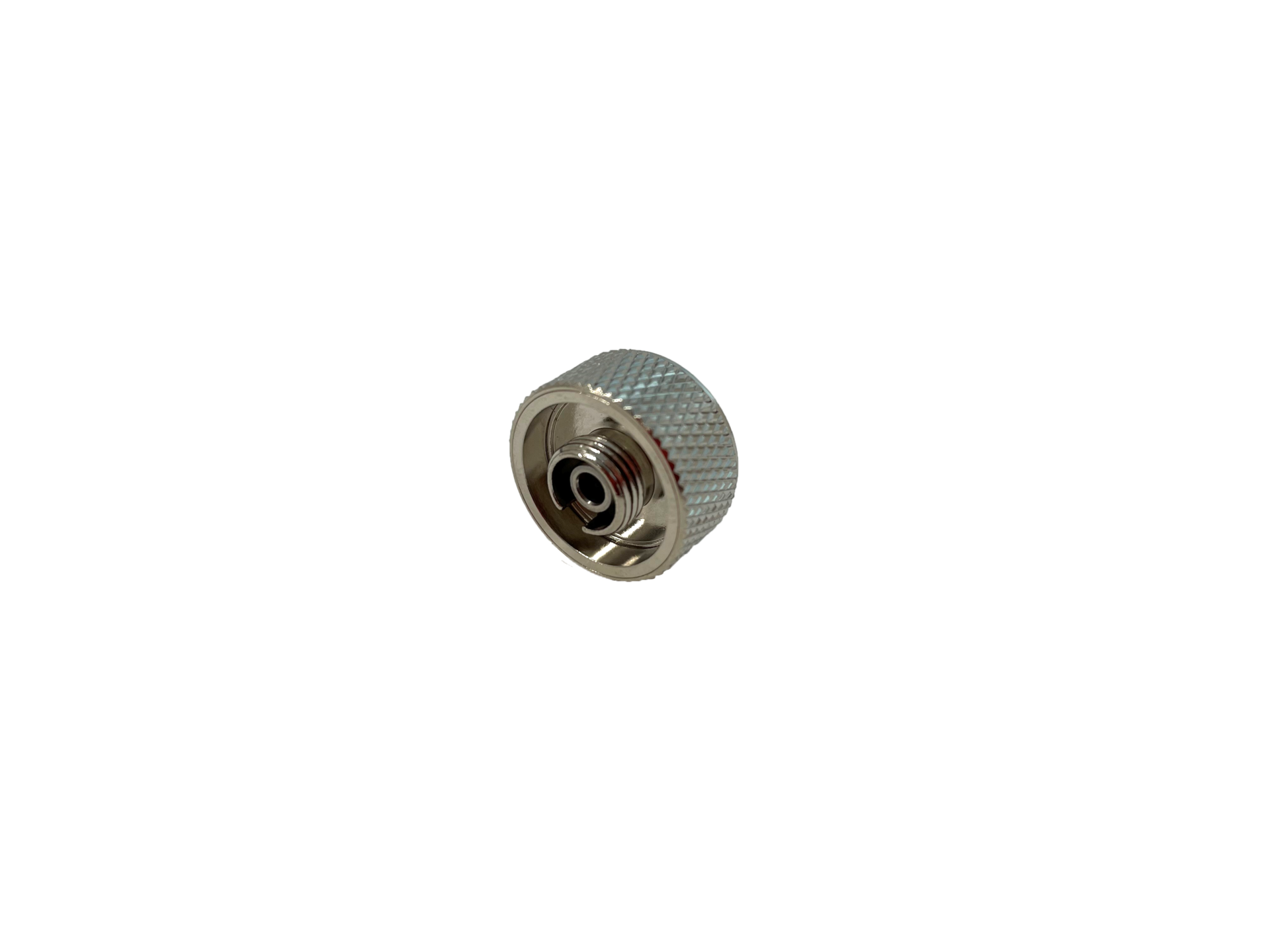

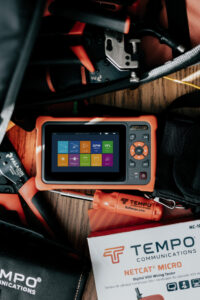

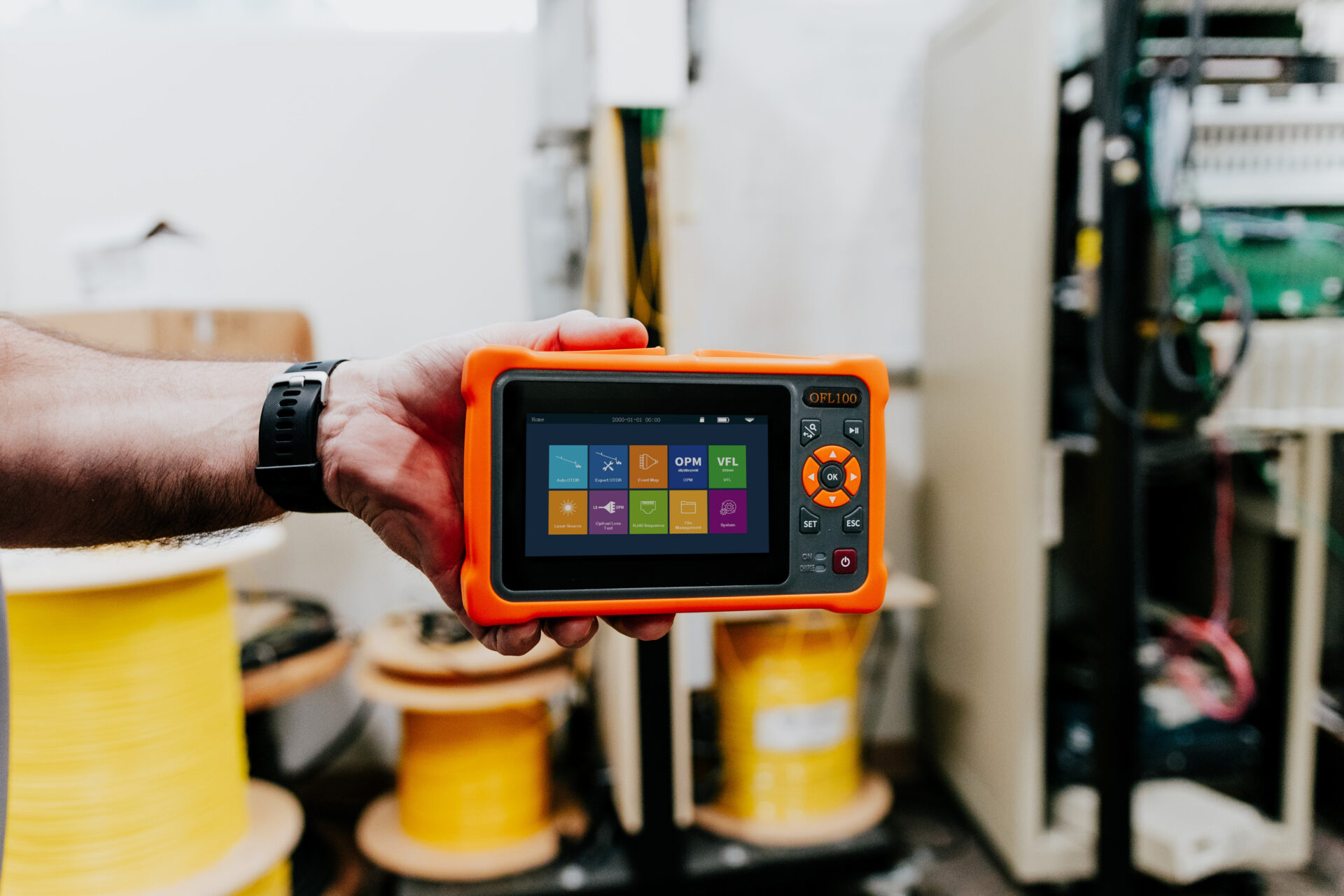

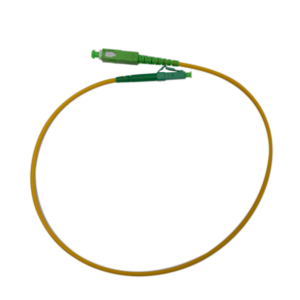

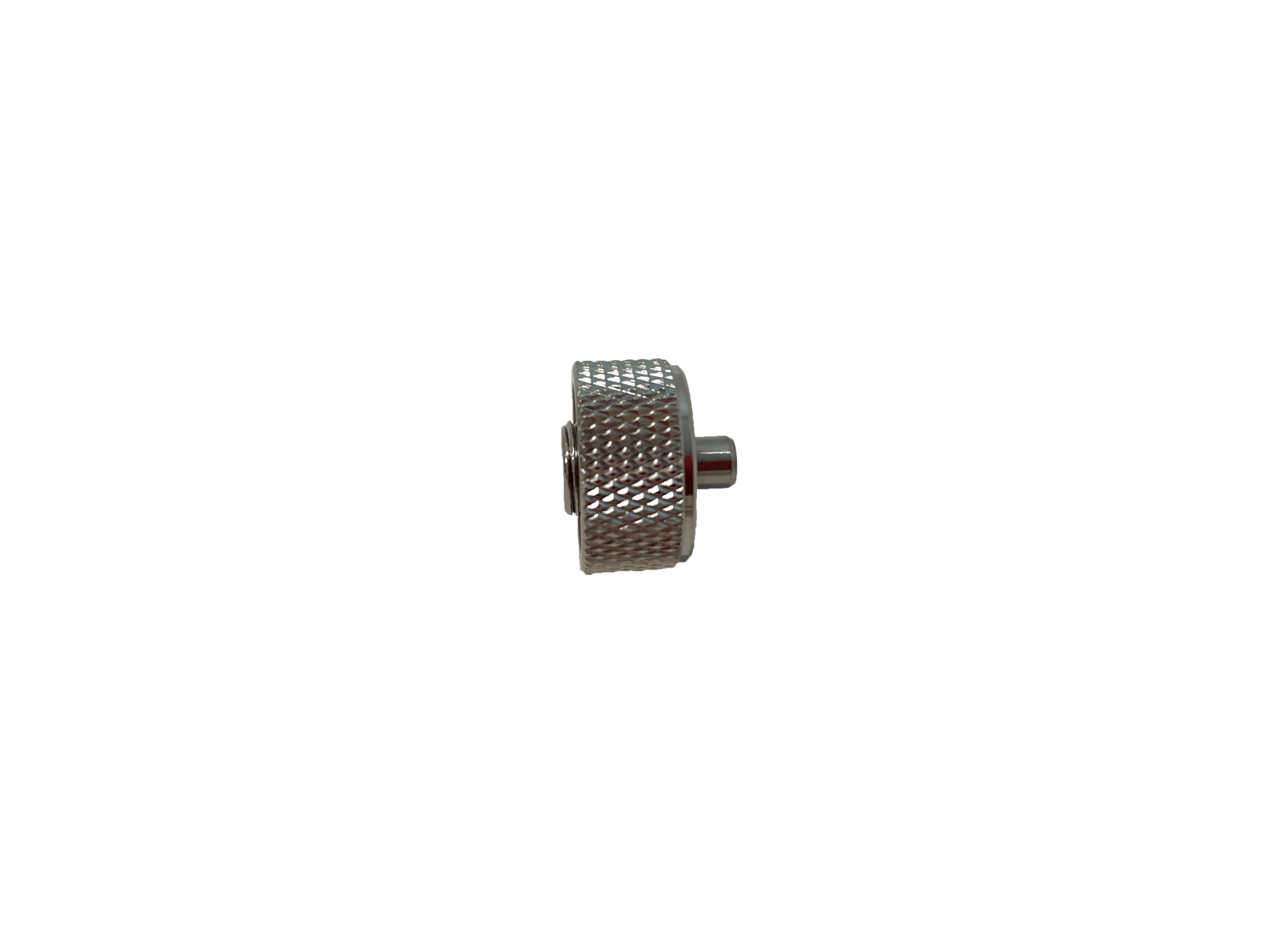

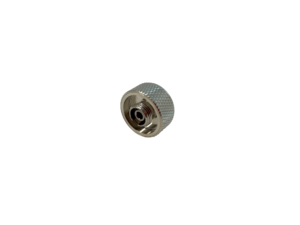

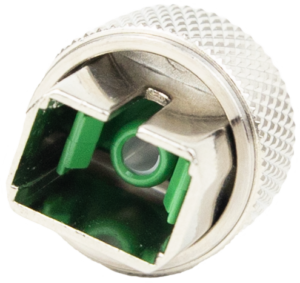

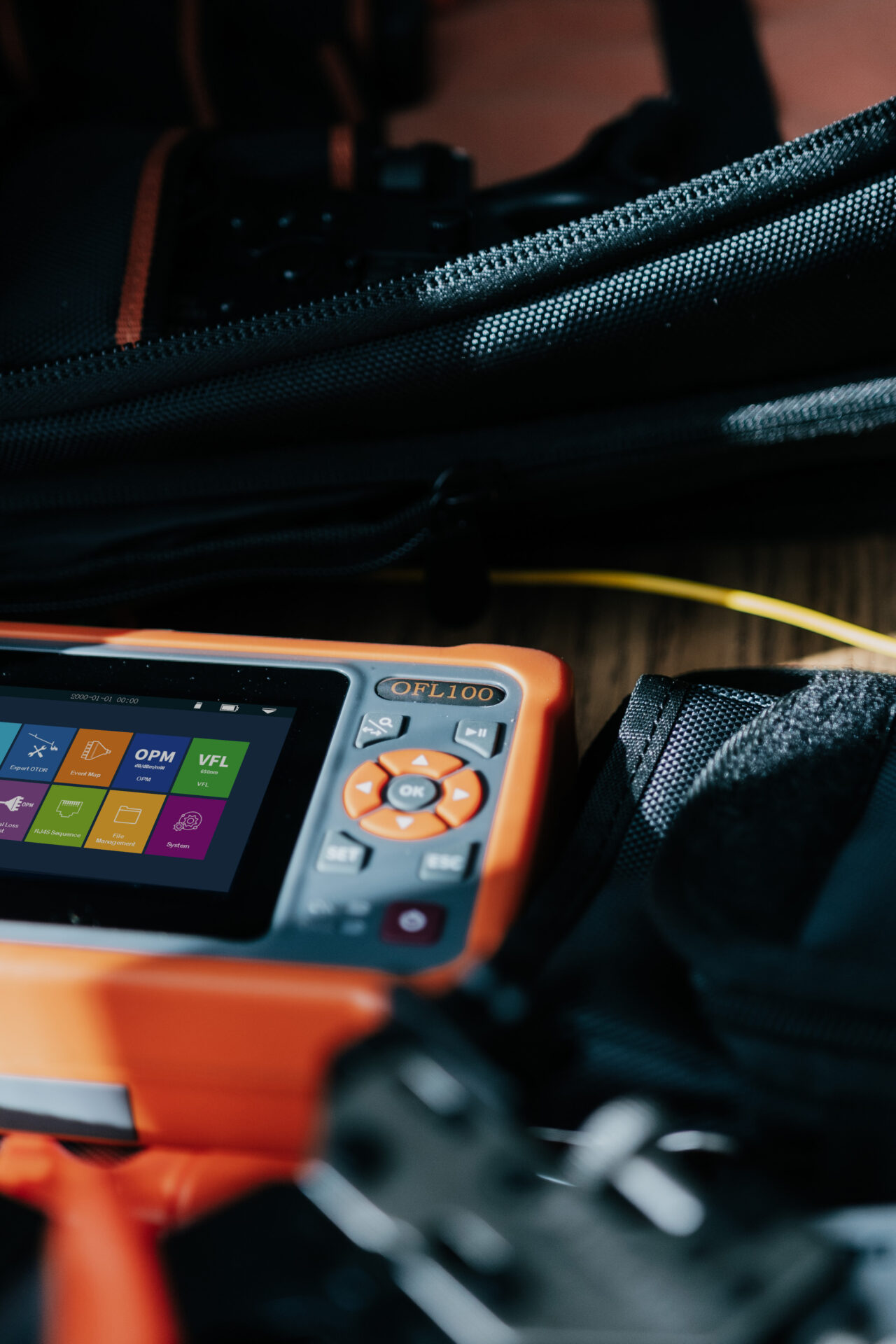

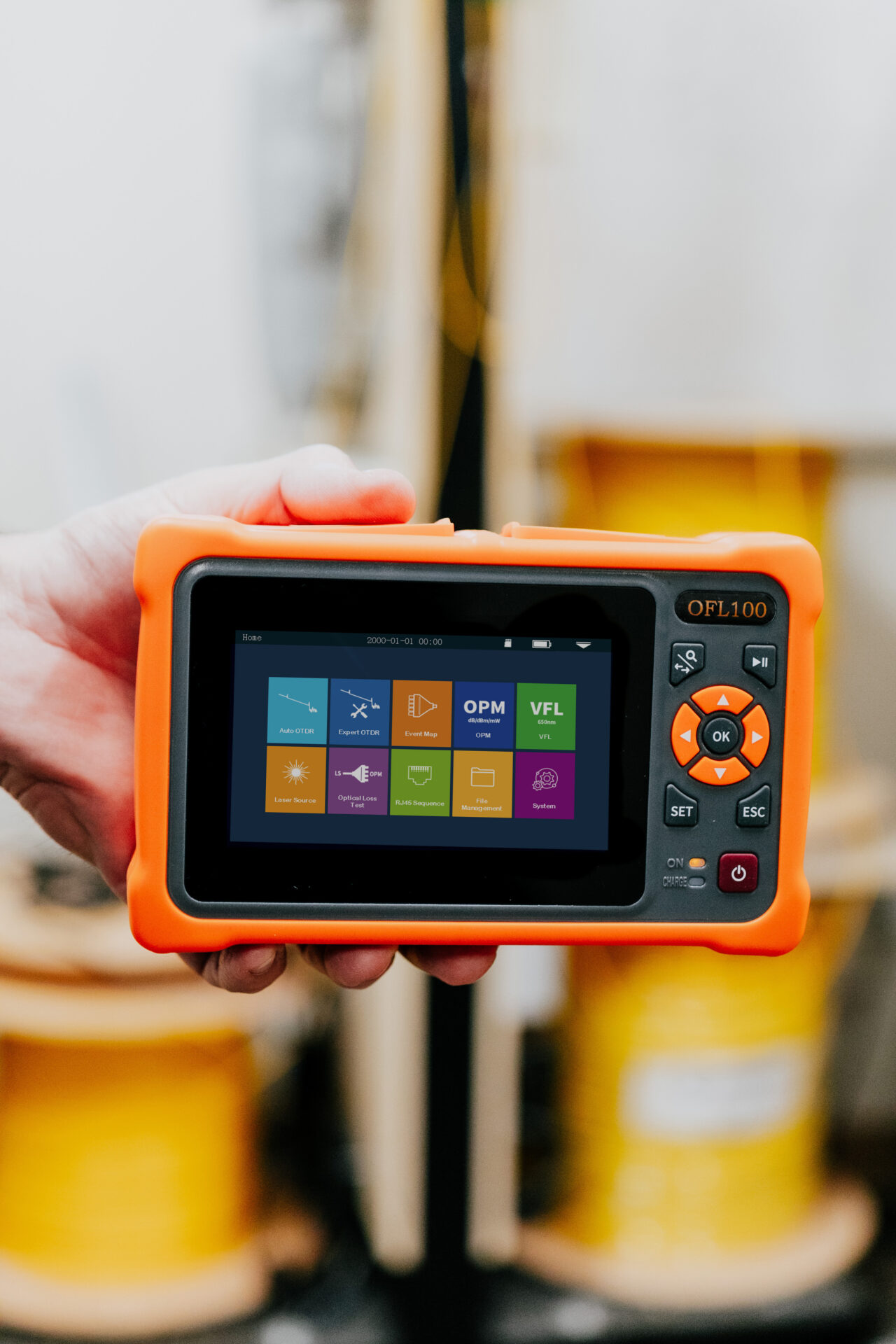

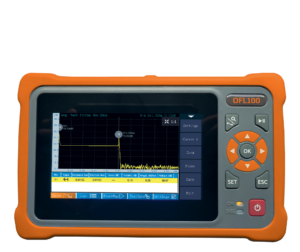

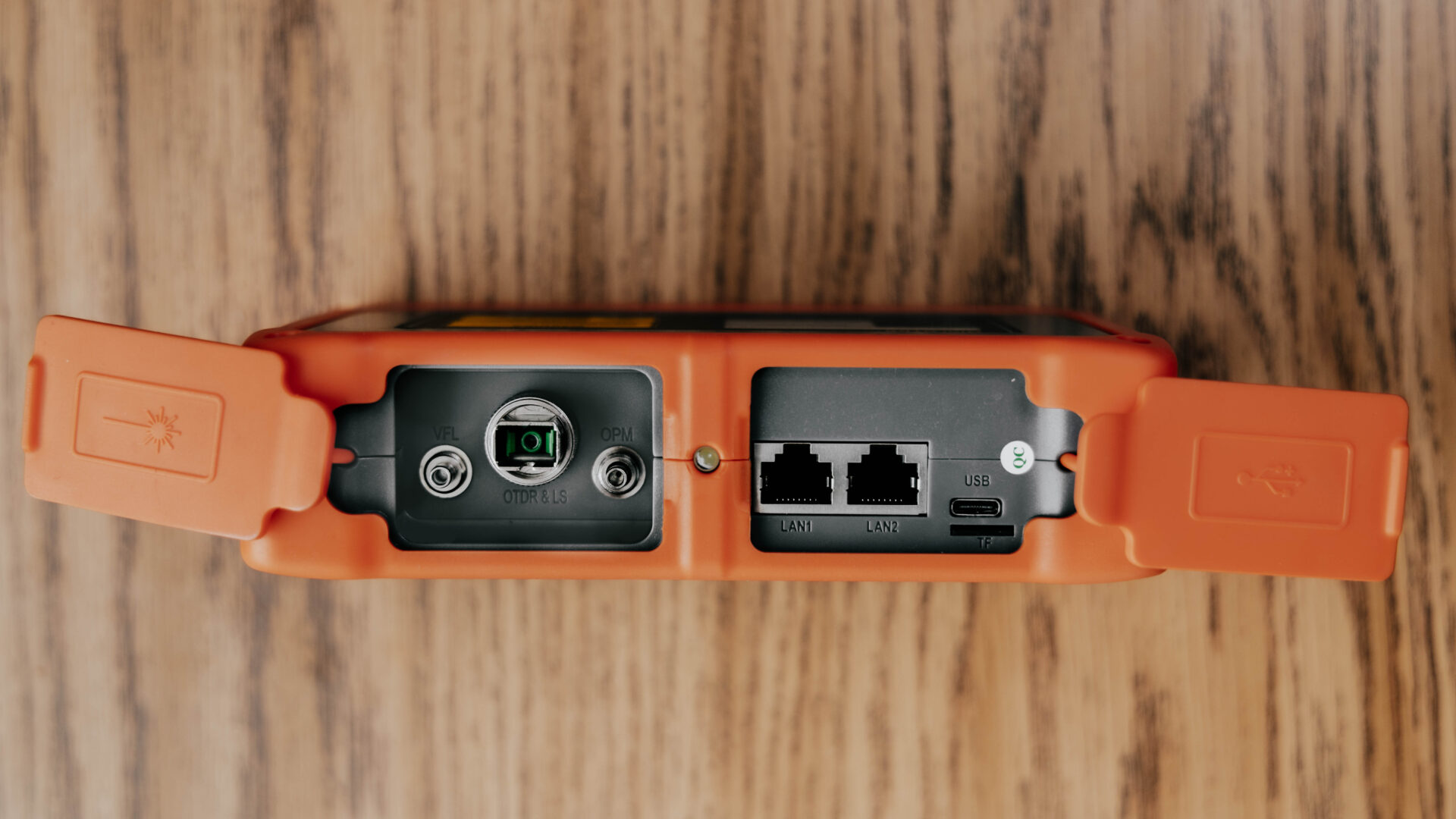

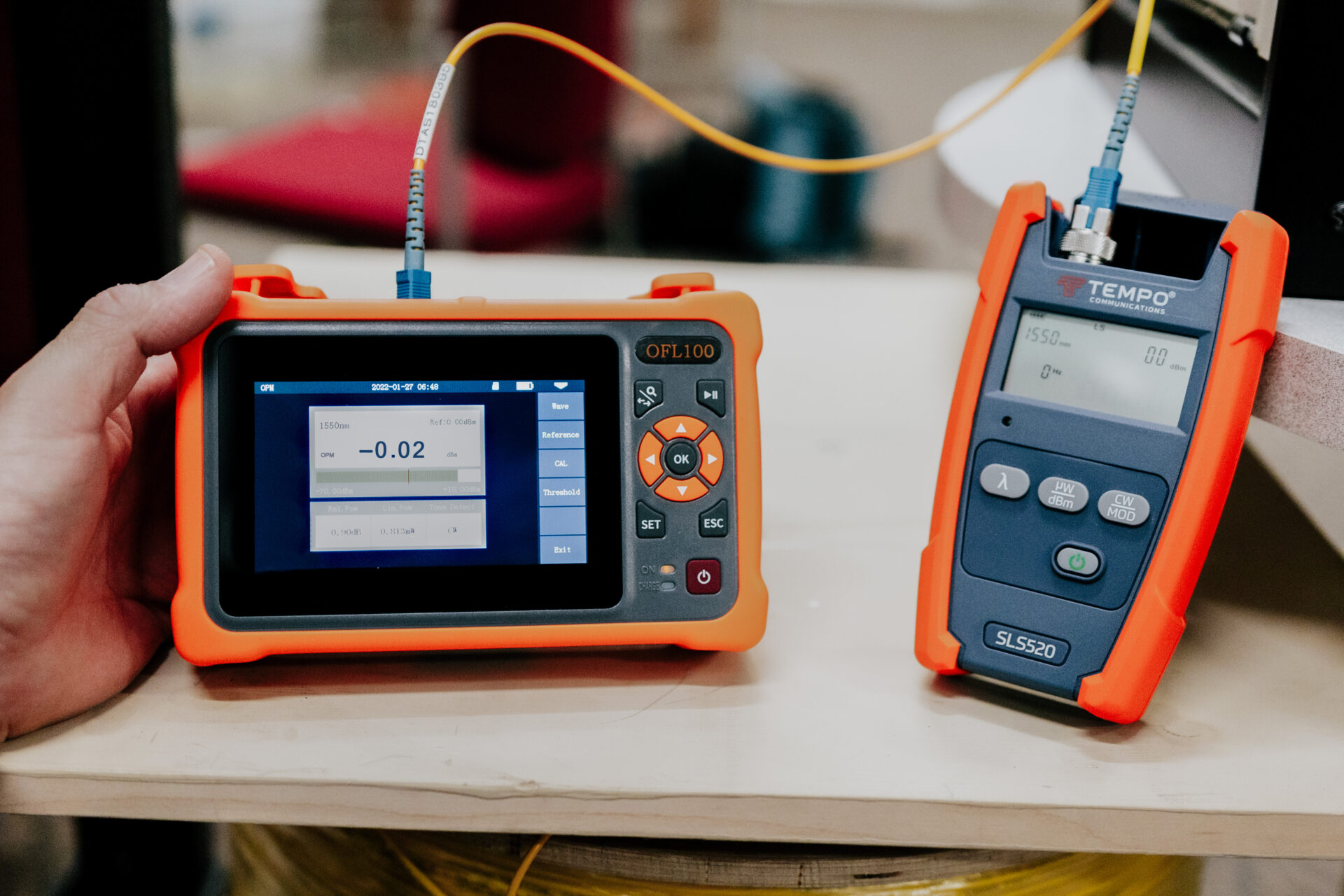

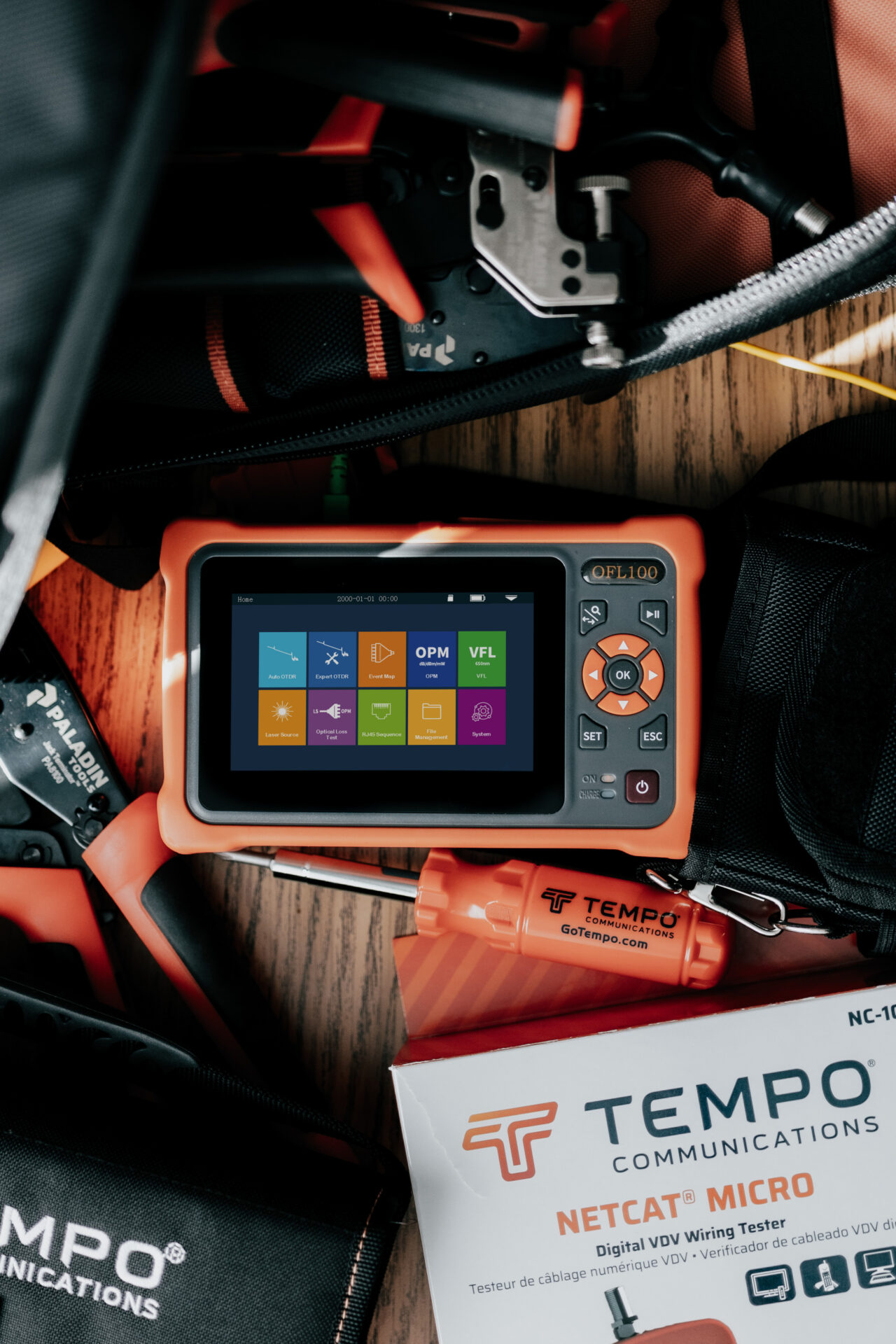

製品ギャラリー
製品取り扱い動画
製品資料
よくあるご質問
OTDRとは何ですか?
OTDR=Optical Time Domain Reflectometer 光通信測定器の1つであり、光ファイバーケーブルの破断点(何km先が不具合か)を検出します。光パルスを用い、光ファイバの各位置から反射するわずかな光が入射口に戻る時間とパワーから、距離に対するロス(パワー)のグラフを画面に表示する仕組みです。
